Telecamera di imaging iperspettrale per il rilevamento avanzato delle fuoriuscite di petrolio con CHNSpec FS-60

Dettagli del prodotto

Luogo di origine: Cina

Marca: CHNSpec

Certificazione: CE

Numero di modello: FS-60

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Prezzo: gotiable

Imballaggi particolari: Cartone

Tempi di consegna: 5-7 giorni

Termini di pagamento: T/T

Capacità di alimentazione: 1000 al mese

Ottenga il migliore prezzo
Dettagli del prodotto
Alta luce:

CHNSpec FS-60 Camera di immagini iperspettrali

,

Telecamera avanzata di imaging iperspettrale

,

Telecamera iperspettrale di rilevamento delle fuoriuscite di petrolio

Leve di protezione del IP:
IP45
Distanza focale dell'obiettivo della fotocamera spettrale:
16、25、35、75 mm
Tempo di volo massimo:
min 55
Metodi spettroscopici:
Grata
Accuratezza di posizione di RTK:
CORREZIONE DI RTK: 1 cm+1 PPM (orizzontale) 1,5 cm+1 PPM (verticale)
SNR (picco):
600/1
Velocità di immagine:
La banda piena 128Hz, 3300Hz può essere raggiunta dopo il ROI
Sistema di illuminazione:
Illuminazione passiva (senza sorgente luminosa)
Frequenza di lavoro:
2.4000-2.4835 gigahertz 5.725-5.850 gigahertz
Risoluzione visibile della fotocamera:
15 megapixel
Leve di protezione del IP:
IP45
Distanza focale dell'obiettivo della fotocamera spettrale:
16、25、35、75 mm
Tempo di volo massimo:
min 55
Metodi spettroscopici:
Grata
Accuratezza di posizione di RTK:
CORREZIONE DI RTK: 1 cm+1 PPM (orizzontale) 1,5 cm+1 PPM (verticale)
SNR (picco):
600/1
Velocità di immagine:
La banda piena 128Hz, 3300Hz può essere raggiunta dopo il ROI
Sistema di illuminazione:
Illuminazione passiva (senza sorgente luminosa)
Frequenza di lavoro:
2.4000-2.4835 gigahertz 5.725-5.850 gigahertz
Risoluzione visibile della fotocamera:
15 megapixel
Descrizione di prodotto
Detezione avanzata di fuoriuscite di petrolio con CHNSpec FS-60: Camera UAV iperspettrale aerea da 400-1000 nm

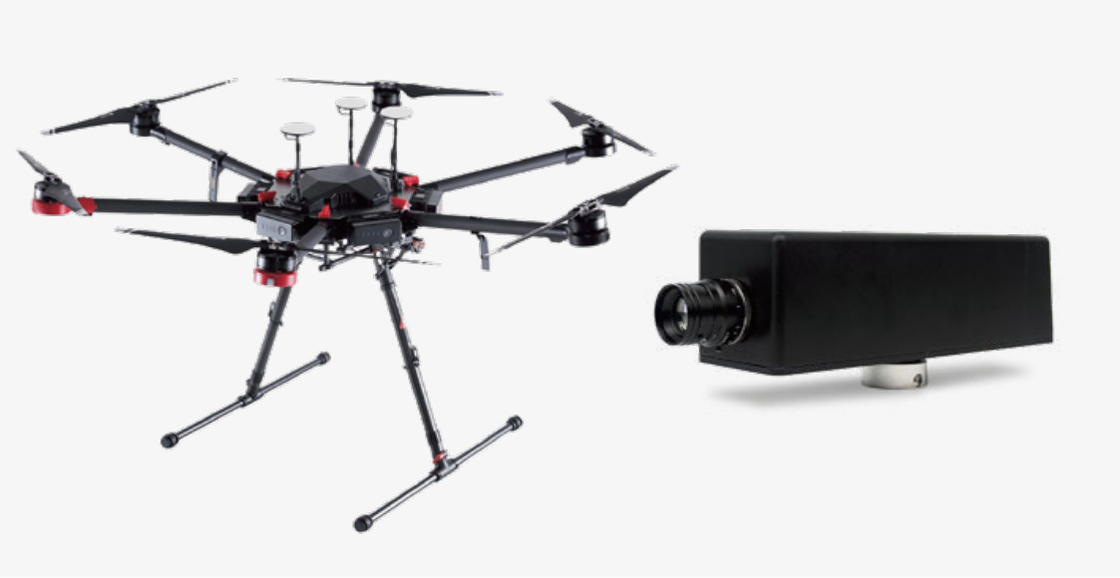

Telecamera di imaging iperspettrale per il rilevamento avanzato delle fuoriuscite di petrolio con CHNSpec FS-60 0

Caratteristiche del prodotto

  • Piattaforma di volo:Utilizza il DJI M350RTK come piattaforma di volo per prestazioni affidabili.

  • Scansione spettrale ad altissima velocità:Dispone di un dispositivo di scansione spettrale ad altissima velocità con un elevato rapporto segnale/rumore, che garantisce un'elevata stabilità nell'acquisizione di immagini spettrali.

  • Eficienza del trattamento delle immagini:L'algoritmo di elaborazione delle immagini altamente efficiente e a basso consumo di energia sviluppato da noi prolunga significativamente il tempo di volo e riduce il consumo di energia del sistema.

  • Misurazione in tempo reale:In grado di misurare in tempo reale le informazioni di immagine spettrale provenienti da piante, corpi d'acqua, suolo e altri oggetti terrestri.valutazione della crescita e del rendimento delle colture, monitoraggio della prevenzione degli incendi e dei parassiti forestali, monitoraggio dell'ambiente costiero e marino, monitoraggio ambientale dei laghi e dei bacini idrici, esplorazione minerale e altro ancora.

  • Progettazione del sistema compatto:La struttura compatta del sistema comprende uno spettrometro di imaging con una risoluzione spettrale fino a 2,5 nm.

  • Componenti di sistema completi:L'intera macchina è composta da una testa ad alta stabilità, un imager iperspettrale, un'unità di acquisizione, elaborazione e memorizzazione dei dati incorporata, un sistema di trasmissione di immagini wireless, un sistema di navigazione GPS-RTK,Stazione di lavoro di ricezione a terra, sistema di controllo a terra e una scheda di taratura della riflettività.

  • Funzionamento agevole:Facile da usare, non richiede un operatore di droni professionista per un singolo intervento.

  • Funzionalità della stazione di terra:La stazione di terra può osservare in tempo reale il sito di campionamento dell'aeromobile e fornisce funzioni per l'anteprima e la correzione dei dati di rotta, compresa la correzione radiometrica, la correzione della riflettività,e correzione della superficie con supporto per la lavorazione dei lotti.

  • Calcolo dell'indice di vegetazione:Supporta i calcoli dell'indice comune di vegetazione in tempo reale.

  • Input del modello di analisi personalizzato:Consente l'input di modelli di analisi personalizzati in tempo reale.

  • Compatibilità ENVI:Perfettamente compatibile con più formati di dati, garantendo un'integrazione senza soluzione di continuità con il software ENVI.



* Dji M300RTK (DJI M600Pro opzionale) è utilizzato come piattaforma di carico di volo.
* Dispositivo di scansione spettrale ad altissima velocità con elevato rapporto segnale/rumore
acquisizione di immagini spettrali.
* È stato adottato un algoritmo di elaborazione dell'immagine di alta efficienza e bassa potenza, sviluppato da noi stessi, per prolungare notevolmente il tempo di trasmissione dell'immagine.
tempo di volo dell'intera macchina e ridurre il consumo di energia del sistema.
* Attraverso la misurazione in tempo reale delle informazioni di immagine spettrale di piante, acqua, suolo e altri oggetti terrestri,
può essere applicato all'agricoltura di precisione, alla crescita delle colture e alla valutazione del rendimento, alle malattie forestali e agli insetti infestanti
monitoraggio e monitoraggio degli incendi, monitoraggio dell'ambiente costiero e marino, ambiente dei laghi e bacini idrici
monitoraggio mentale e altre applicazioni.
* La progettazione del sistema è compatta e la risoluzione spettrale principale dello spettrometro di imaging è fino a 2,5 nm.
Componenti: testa ad alta stabilità, imager iperspettrale, acquisizione e memorizzazione integrata dei dati
unità, sistema di trasmissione di immagini wireless, sistema di navigazione GPS-RTK, stazione di lavoro di ricezione a terra, terra
sistema di controllo, scheda di taratura della riflettività.
Applicazioni

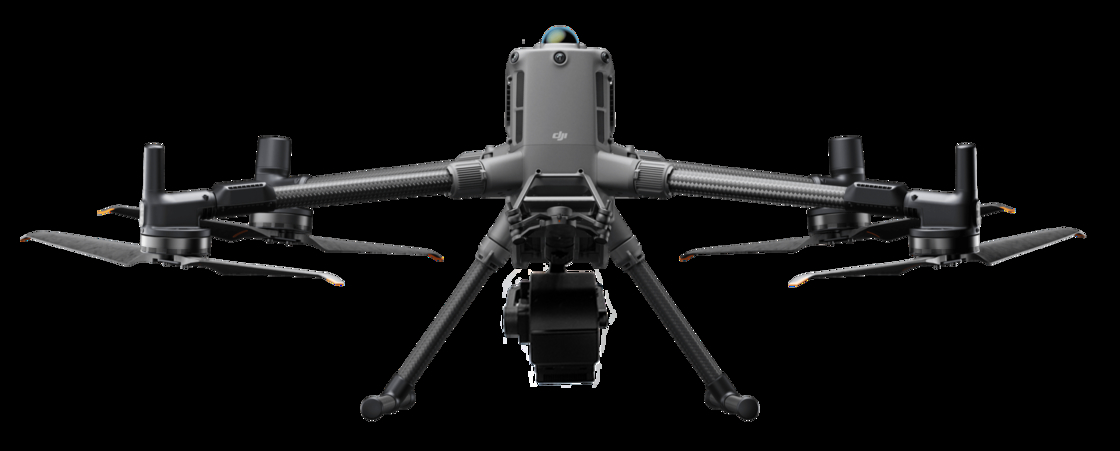

Telecamera di imaging iperspettrale per il rilevamento avanzato delle fuoriuscite di petrolio con CHNSpec FS-60 1
Parametri tecnici
Parametri dell'unità di volo (M300RTK)
Dimensione Dimensioni (espanse, escluse le lame): 810 x 670 x 430 mm (L x P x H)
Dimensioni (piegate, comprese le lame): 430 x 420 x 430 mm (L x P x H)
Distanza tra le ruote del motore simmetrica 895 mm
Peso (compreso il peso inferiore) Peso dell'aria (senza batteria): 3,6 kg
supporto per testa singola) Peso dell'aria (comprese le due batterie): 6,3 kg
carico massimo della palla di ammortizzazione a gimbal singolo 930 g
Peso massimo al decollo 9 kg
Frequenza di lavoro 2.4000-2.4835 GHz 5.725-5.850 GHz
Potenza di trasmissione 2.4000-2.4835 GHz:
29.5 dBm(FCC);18.5 dBm(CE)18.5 dBm(SRRC);18.5 dBm(MIC)
50,725-5,850 GHz:28.5 dBm(FCC);12.5 dBm(CE)28.5 dBm(SRRC)
Precisione di oscillazione (P-GPS) Verticale: ± 0,1 m (quando il posizionamento visivo funziona normalmente) ± 0,5 m (quando il GPS funziona normalmente)
± 0,1 m (quando il posizionamento RTK funziona normalmente)
Livello: ± 0,3 m (quando il posizionamento visivo funziona normalmente) ± 1,5 m (quando il GPS funziona normalmente)
± 0,1 m (quando il posizionamento RTK funziona normalmente)
Precisione della posizione RTK RTK FIX: 1 cm+1 ppm (orizzontale) 1,5 cm+1 ppm (verticale)
Velocità angolare massima di rotazione Asse di passo: 300°/s Asse di marcia: 100°/s
Angolo di inclinazione massimo 30° (modalità P con il sistema di visione in avanti abilitato: 25°)
Tasso massimo di aumento Modalità S: 6 m/s, Modalità P: 5 m/s
Velocità massima di discesa (verticale) Modalità S: 5 m/s, Modalità P: 4 m/s
Velocità massima di discesa in pendenza Modalità S: 7 m/s
Velocità massima di volo orizzontale S: 23 m/s, P: 17 m/s
Altitudine massima di volo 5000 m (2110 lame, peso di decollo ≤7 kg) / 7000 m (2195 lame plateau silenziose, peso di decollo ≤7 kg)
Tolleranza massima della velocità del vento 15 m/s (12 m/s durante il decollo e l'atterraggio)
Tempo di volo massimo 55 minuti
Supporta la modalità di installazione gimbal Contenitore singolo in fondo, contenitore singolo in alto, contenitore doppio in fondo, contenitore singolo
in basso + supporto singolo in alto, supporto doppio in basso + supporto singolo in alto
Livello di protezione IP Protezione IP45
GNSS GPS + GLONASS + BeiDou + Galileo
Temperatura ambiente di esercizio -20°C a 50°C



Parametri della telecamera iperspettrale
Sistema di illuminazione Illuminazione passiva (senza sorgente luminosa)
Metodi spettroscopici Grigliatura
gamma spettrale 400-1000 nm
Banda spettrale 1200
Risoluzione dello spettro 2.5 nm
Larghezza della fessura 25um
Efficienza della trasmissione >60%
Luce sfuggente <00,5%
Numero di pixel spaziali Massimo 1920 (configurabile dal software)
Dimensione dei pixel 5.86um
Velocità di ripresa La banda completa 128Hz, 3300Hz può essere raggiunta dopo il ROI
Detettore CMOS
SNR (picco) 600/1
L'uscita della fotocamera Rete USB3.0 o Gigabit
Interfaccia della fotocamera C-Mount
Accessori Linea di trasmissione USB3.0 o linea di trasmissione di rete Gigabit
RSI Regioni multiple
Unità di acquisizione e di elaborazione dei dati incorporati I7 processore 512GSSD



Telecamera di imaging iperspettrale per il rilevamento avanzato delle fuoriuscite di petrolio con CHNSpec FS-60 2

* Facile da usare, può essere utilizzato una sola volta senza bisogno di un professionista
Operatore di droni.
* La stazione di terra può essere utilizzata per osservare la posizione di campionamento del
L'aeromobile è in tempo reale, e la stazione di terra può essere utilizzata per impostare il
funzioni di anteprima e correzione dei dati raccolti sui percorsi
punto per punto: correzione della radiosità, correzione della riflettività e correzione regionale
trattamento dei lotti di supporto alla correzione.
* Funzione di calcolo dell'indice di vegetazione comune in tempo reale.
* Supporta la funzione di input del modello di analisi in tempo reale personalizzato.
* ENVI è perfettamente compatibile con più formati di dati.
